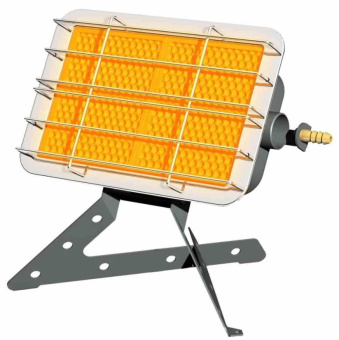

Солярогаз ГИИ 3,65 Н

Горелка газовая инфракрасного излучения ГИИ (в дальнейшем горелка)  соответствует ТУ 28.21.11-023-57273769-2018, предназначена для работы на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р 52087-2003 типа «Пропан», и обогрева рабочих мест и зон в производственных помещениях и на открытых площадках: строек, складов, террас, теплиц и т.п., общественных помещений с временным пребыванием людей.
Не допускается установка горелки в производственных помещениях категории А, Б и В1 (взрывоопасные и пожароопасные) в зданиях категорий ниже III степени огнестойкости класса СО, а также в цокольных и подвальных помещениях, в детских, дошкольных и приравненных к ним учреждениях.
Не допускается установка горелки в помещениях без постоянного обслуживающего персонала.

Внимание! Приобретая горелку:
• Убедитесь в наличии штампа магазина и даты продажи в отрывном талоне на гарантийный ремонт;
• Убедитесь в соответствии заводского номера на этикетке обогревателя, свидетельстве о приемке и талоне на гарантийный ремонт;
• Проверьте комплектность;

ВНИМАНИЕ! Запрещается поджигать горелку в месте выхода газа из сопла (т.к. в этом случае газовая смесь будет гореть внутри газовой горелки, а не на поверхности излучателя).

Комплектность
Горелка газовая инфракрасного излучения ГИИ 1 шт
Газовый ввод 1 шт
Руководство по эксплуатации 1 шт
Коробка упоковочная 1 шт
Для моделей ГИИ-2,9Н, ГИИ-3,65Н
Ножки 2 шт
Винт М5*90 1 шт
Барашек М5 1 шт

Устройство и принцип работы
Горелки ГИИ-2,3, ГИИ-2,9, ГИИ-3,65 имеют одно рабочее положение -горизонтальное, излучающей поверхностью вверх.
Горелки ГИИ-2,9Н, ГИИ-3,65Н имеют два рабочих положения
-горизонтальное (без ножек)
-наклонное (на ножках)  с углом наклона к горизонту 40° или 58°

Устройство горелки
Корпус горелки
Газовый ввод
Сопло
Газосмесительная трубка
Рассекатель
Керамическая плитка-излучатель
Защитная решетка
Этикетка
Для моделей ГИИ-2,9Н, ГИИ-3,65Н
Ножка левая
Ножка правая
Кронштейн

Газ истекает из сопла в газосмесительную трубку и подсасывает в нее необходимое для горения количество воздуха
Перемешанная газовоздушная смесь поступает в расположенную в корпусе распределительную камеру и при помощи рассекателя  распределяется равномерно по всему ее объему.
Выходя из отверстия плиток, газовоздушная смесь сгорает у наружной поверхности плитки, которая работает как излучатель. Поверхность плитки через 5-8 минут  после рохжига нагревается, и плитка излучает тепло.

ПОРЯДОК РАБОТЫ
Изучить настоящее руководство по эксплуатации.
Горелку распаковать. Произвести внешний осмотр, убедиться в отсутствии повреждений;
Ввернуть газовый ввод в кронштейн горелки.
Для моделей ГИИ-2,9Н, ГИИ-3,65Н
а) собрать на рабочей поверхности (стол, столешница) подставку, совместив прорези в левой и правой  ножках
б) совместить два отверстия в боковом кронштейне корпуса с соответствующими отверстиями в ножках (левой и правой). Вставить в совмещенные четыре отверстия винт М6 и накрутить на него барашек М6;
Выбрать угол наклона горелки 40° или 58°, слегка поворачивая корпус относительно подставки до упора. После этого окончательно затянуть барашек.
в) для стационарной установки горелок ГИИ-2,9Н, ГИИ-3,65Н возможна фиксация саморезами через отверстия в проушинах левой и правой ножки к рабочей поверхности из негорючих материалов.
Перед подключением горелки к газопроводу газопроводящие детали горелки необходимо продуть воздухом.
При подготовке к работе горелки необходимо убедиться, что доступ газа к горелке отсутствует.
При присоединении горелки к газовому баллону (можно применять газовый баллон емкостью 5 л, 12л, 27л, 50л) перед ним должен быть установлен редуктор бытовой типа РДСГ-1-1,2 или меньшей производительности типа РДСГ 1-0,5. (1,2 и 0,5 - производительность редуктора по газу в м³/ч.).
Для соединения горелки с редуктором использовать рукав тип Б ГОСТ 18698-79 или аналогичный шланг газовый с внетренним диаметром 9,0 мм.
Установить шланг газовый на штуцер горелки и редуктора соответственно закрепив места соединений стяжными хомутами.
Перед включением проверить все соединения шланга со штуцерами и редуктора с баллоном омыливанием мыльной водой на предмет утечки газа: для этого плотно перекрыть выход сопла заглушкой (мягкая резина и т.д.), плавно открыть вентиль баллона.
При появлении пузырей в местах контроля перекрыть подачу газа вентилем баллона и устранить утечку.
Снять с сопла заглушку.

ВНИМАНИЕ: Неисправность редуктора может привести к выходу из строя ГИИ-разрушению керамической плитки.

Горелка разжигается от источника открытого огня (спички, зажигалка газовая)
Розжиг, подготовленной к работе горелки, производить следующим образом: поднести зажженный источник огня к излучателю, только после этого запорное устройство (вентить баллона) привести в открытое положение, чтобы был доступ газа к горелке, при появлении голубого пламени на поверхности излучателя убрать источник огня.
По истечении 5-8 мин. излучатель разогреется.
После этого горелка должна работать без видимых языков пламени ка поверхности излучателя, цвет поверхности плитки должен быть оранжево - красным.
Для выключения горелки закрыть вентиль на баллоне. Горелка погаснет.
Горелку рекомендуется установить так, чтобы расстояние между излучающей поверхностью и легковоспламеняющимися материалами было не менее 2м.
Это обеспечивает температуру облучаемой поверхности не более плюс 85°С.
Если вышеуказанные требования выполнить невозможно, следует установить теплоизолирующий экран для предохранения легковоспламеняющихся материалов от перегрева.
Горелку следует содержать в чистоте, не допуская загрязнения излучающей поверхности.
Необходимо периодически очищать поверхность керамических плиток во время эксплуатации-продувать сжатым воздухом под давлением 0,4-0,5МПа (4-5 кг/см2).
Продувать отверстия плиток с внешней стороны, затем - через отверстие смесительной трубы - с внутренней стороны.
Продувку повторять до отсутствия выхода пыли из горелки.

Общие требования безопасности к горелкам по ГОСТ 12.2.003 и «Правилам безопасности систем газораспределения и газопотребления», утвержденным Госгортехнадзором России, и настоящего РЭ.
Помещение, где работает горелка, должно быть оснащено средствами пожаротушения в соответствии с требованиями ППБ 01-03 «Правил пожарной безопасности»
При применении горелки вне помещения она должна быть защищена от ветра и попадания на неё атмосферных осадков.
ВНИМАНИЕ: Пламя горелки гаснет при скорости ветра свыше 1 м/с;
Воздухообмен в помещении должен обеспечить гарантированное удаление из помещения всего объема продуктов сгорания от горелки.
Распределение воздуха в помещении с горелкой должно быть организовано таким образом, чтобы обеспечить поступление приточного воздуха на рабочие места и зоны без смешивания с продуктами сгорания.
Рекомендуется не менее 3х кратного обмена объема воздуха в помещении в час (СП 42-101-2003.п.6.18).
Горелка должна крепиться на несгораемой поверхности на расстоянии не менее 1 м от ограждающих конструкций из горючих и трудногорючих материалов.

Обогреваемые предметы должны находиться не мене 2м от излучающей поверхности. Открытая электропроводка должна находиться на расстоянии не менее 1м от горелки.

ВНИМАНИЕ! Корпус горелки может нагреваться до высокой температуры. Во время работы не прикасаться к нему руками. Возможен ожог,
Горелку и керамическую плитку необходимо оберегать от влаги, ударов и повреждений.

ЗАПРЕЩАЕТСЯ:
• РАЗМЕЩАТЬ ГОРЕЛКУ В ЗОНЕ ПРЯМОГО ВОЗДЕЙСТВИЯ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ НА ГЛАЗА ЧЕЛОВЕКА;
• ОСТАВЛЯТЬ БЕЗ НАДЗОРА РАБОТАЮЩУЮ ГОРЕЛКУ
• ПРИКАСАТЬСЯ К КОРПУСУ ГОРЕЛКИ, КЕРАМИЧЕСКИМ ПЛИТКАМ ПРИ РАБОТЕ ГОРЕЛКИ И В ТЕЧЕНИЕ 15 МИНУТ ПОСЛЕ ВЫКЛЮЧЕНИЯ (ДО ПОЛНОГО ОСТЫВАНИЯ НАГРЕТЫХ ДЕТАЛЕЙ).
• ПОДКЛЮЧЕНИЕ ГОРЕЛКИ БЕЗ СТАНДАРТНОГО РЕДУКТОРА ТИПА РДСГ-1-1,2 (РДСГ 1-0,5) С ВЫХОДНЫМ ДАВЛЕНИЕМ 3000 ПА И РЕЗИНОВОГО РУКАВА ТИП Б ГОСТ 18698- 79 ИЛИ АНАЛОГИЧНОГО С 0 внутр. = 9,0мм.
• РАБОТА ГОРЕЛКИ С ПОВРЕЖДЕННЫМ КЕРАМИЧЕСКИМ ИЗЛУЧАТЕЛЕМ
• РАЗЖИГАТЬ ГОРЕЛКУ ПРИ ОБНАРУЖЕНИИ ЗАПАХА ГАЗА;
• ЭКСПЛУАТАЦИЯ ГОРЕЛКИ С НЕИСПРАВНЫМ РЕДУКТОРОМ;
• ПОДЖИГАТЬ ГОРЕЛКУ У СОПЛА;
ЭКСПЛУАТАЦИЯ ГОРЕЛКИ ИЗЛУЧАЮЩЕЙ ПОВЕРХНОСТЬЮ ВНИЗ, МАКСИМАЛЬНЫЙ УГОЛ НАКЛОНА ОТНОСИТЕЛЬНО ГОРИЗОНТАЛЬНОЙ ОСИ НЕ ДОЛЖЕН ПРЕВЫШАТЬ 60°;
• ПОДВЕРГАТЬ ГОРЕЛКУ УДАРАМ ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ КЕРАМИЧЕСКОЙ ПЛИТКИ;
• ЗАПРЕЩАЕТСЯ УСТАНОВКА БАЛЛОНА:
- В жилых комнатах и коридорах;
- В цокольных и подвальных помещениях и чердаках;
- В помещениях, расположенных под и над: обеденными и торговыми залами предприятий общественного питания; аудиториями и учебными классами; зрительными (актовыми) залами зданий; больничными палатами; другими аналогичными помещениями;
- В помещениях без естественного освещения;
- У аварийных входов;
- Со стороны главных фасадов зданий.
ПРИ ВОЗНИКНОВЕНИИ ПОЖАРА:
• ПЕРЕКРЫТЬ ДОСТУП ГАЗА ЗАПОРНЫМ УСТРОЙСТВОМ (ВЕНТИЛЕМ);
• ИСПОЛЬЗОВАТЬ ПОРОШКОВЫЙ ИЛИ УГЛЕКИСЛОТНЫЙ ОГНЕТУШИТЕЛЬ;
НАКРЫТЬ КАШМОЙ (ТРУДНОСГОРАЕМЫМ МАТЕРИАЛОМ МЯГКОЙ СТРУКТУРЫ).

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Нименование неисправности
Обогреватель горит слабо или не заживается
Вероятная причина
Недостаточное давление газа. Засорилось сопло.
Способ устранения
Продуть газопровод и проверить, достаточно ли открыт кран. Прочистить

Нименование неисправности
На поверхности излучателя видимые признаки пламени.
Вероятная причина
1.Утечка газа из под сопла или в месте присоединения газопровода.
2.Давление газа ниже допустимого.
Способ устранения
1.Вывернуть сопло из патрубка, смазать резьбу краской и завернуть.
2.Устранить утечку в месте присоединения газопровода.

Нименование неисправности
Проскок пламени в корпус обогревателя, шум при горении.
Цвет плитки ярко-красный.
Вероятная причина.
1.Давление газа выше допустимого.
2.Трещины или повреждения в керамическом излучателе.
3.Отверстие в сопле увеличено.
Способ устранения
1.Заменить редуктор давления.
2.Эксплуатация запрещена.Ремонт.
3.Заменить сопло.

Нименование неисправности
Пламя постепенно гаснет при открытом кране
Вероятная причина.
Израсходован запас газа в баллоне.
Способ устранения
Заменить или (заправить) баллон.

Нименование неисправности
Разрушение плитки вовремя горения.
Вероятная причина.
Неисправен редуктор,давления газа выше допустимого.
Способ устранения
Заменить редуктор, заменить плитку.

Изготовитель гарантирует соответствие обогревателя требованиям ТУ 28.21.11-023-57273769-2018 при соблюдении удловей эксплуатации, хранения, транспортирования, оговоренных в настоящем руководстве по эксплуатации:
Гарантийный срок эксплуатации - 24 месяцев с даты продажи в пределах гарантийного срока хранения;
Гарантийный срок хранения - 3 года с даты изготовления;
Срок службы обогревателя - не менее 5 лет;
Настоящая гарантия дает право покупателю на замену запасных частей и выполнение ремонтных работ;
При проведении гарантийного ремонта срок гарантии продлевается на время проведения ремонта;
Изготовитель отказывается от гарантийного ремонта в случаях:
• При отсутствии РЭ с датой продажи; отсутствии чека, свидетельствующего о продаже ГИИ; заверенной печатью магазина, гарантийного талона;
• Отсутствия заводской упаковки;
• Наличия механических повреждений, дефектов, вызванных несоблюдением правил эксплуатации, транспортирования и хранения;
• Самостоятельного ремонта или изменения внутреннего устройства;
• Случайного повреждения со стороны Покупателя;
• Если изделие применялось не по прямому назначению - обогреву.
Претензии принимаются только при наличии акта - рекламации (или заявления, если покупатель частное лицо) с указанием проявленной неисправности.
Все требования Покупателя должны быть оформлены письменно.
Транспортирование отремонтированного изделия Покупателю осуществляется силами Покупателя.
Изделие, передаваемое для гарантийного ремонта, должно быть очищено от загрязнения и упаковано.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Обогреватель в упаковке предприятия - изготовителя транспортируется на любое
расстояние всеми видами транспорта в открытых транспортных средствах.
Обогреватель в упаковке для транспортирования выдерживает без повреждения
воздействие предельных температур от минус 40°С до плюс 50°С.
Упакованный обогреватель должен храниться в крытых помещениях при температуре воздуха от плюс 50°С до минус 10°С, при относительной влажности не более 80%.
В помещении не должно быть агрессивных примесей, вызывающих коррозию.
При погрузке и транспортировании должны строго соблюдаться требования манипуляционных знаков на таре, и не допускаться толчки и удары, которые могут отразиться на сохранности и работоспособности обогревателя.

УТИЛИЗАЦИЯ
Утилизация обогревателя прямого и косвенного, вредного воздействия на жизнь, здоровье людей и окружающую среду не оказывает.
