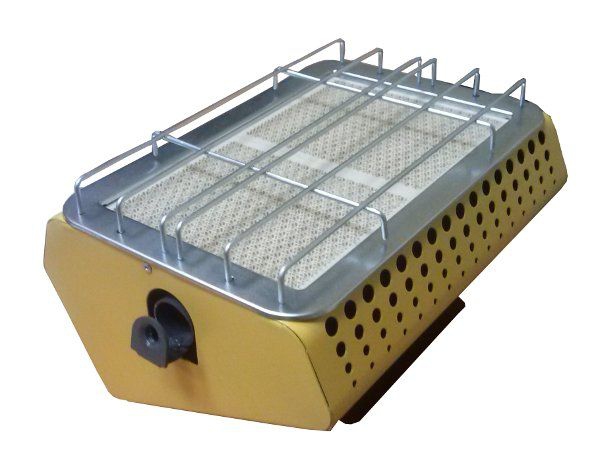

Инфракрасный газовый обогреватель Aeroheat IG 4000

Обогреватель газовый инфракрасный AEROHEAT IG соответствует ТУ 28.21.11-024-57273769-2020, ГОСТ 25696-83, ГОСТ 32441-2013, ТР ТС 016/2011 предназначен для работы на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р 52087-2003 типа «Пропан».

Обогреватель может использоваться для обогрева на открытых и закрытых площадках промышленных и сельхоз предприятий; складов, теплиц и т.п., а так же бытовых, не жилых и общественных помещений с временным пребыванием людей.
Не допускается установка горелки в производственных помещениях категории А, Б и В1 (взрывоопасные и пожароопасные) в зданиях категорий ниже III степени огнестойкости класса СО, а также в цокольных и подвальных помещениях, в детских, дошкольных и приравненных к ним учреждениях.
Не допускается установка обогревателя в помещениях без постоянного обслуживающего персонала.
Обогреватель AEROHEAT IG NT (3000, 4000) обеспечивает автоматическое отключение подачи газа при неожиданном погашении пламени (например, сквозняка или сильных порывах ветра)

Комплект поставки обогревателя должны входить:
- обогреватель газовый AEROHEAT IG CABO.332531.002 1 шт.
- руководство по эксплуатации САВО.332531.002РЭ 1 шт.
- газовый ввод 1 шт.
- упаковка 1 шт.
Для IG 2000N, IG 3000N, IG 4000N, IG 3000NT, IG 4000NT
- Ножки 2шт
- Винт М6 1 шт.
- Барашек М6 1 шт.

Принцип работы
Обогреватель имеет два рабочих положения .
IG 2000N, IG 3000N, IG 4000N, IG 3000NT, IG 4000NT могут использоваться как без ножек так и с ними с углом наклона к горизонту 40° и 65°

Газ истекает из сопла в газосмесительную трубку и подсасывает в нее необходимое для горения количество воздуха
Перемешанная газовоздушная смесь поступает в расположенную в корпусе распределительную камеру и при помощи рассекателя  распределяется равномерно по всему ее объему.
Выходя из отверстия плиток, газовоздушная смесь сгорает у наружной поверхности плитки, разогревая ее до температуры 800°С ÷ 850°С.
В этом режиме происхо, сочетание эффекта конвекции с мягким инфракрасным излучением.
Инфракрасное излучение нагревает непосредственно предметы, находящиеся в зоне действия обогревателя.
Происходит локальный обогрев, что значительно уменьшает энергозатраты.

Устройство обогревателя
Корпус обогревателя
Газовый ввод
Сопло
Газосмесительная трубка
Рассекатель
Керамическая плитка-излучатель
Защитная решетка
Основание
Ножка
Этикетка
Ножка левая (Для IG 2000N, IG 3000N, IG 4000N, IG 3000NT, IG 4000NT )
Ножка правая
Термопара(для  IG 3000NT, IG 4000NT)
Кнопка включения (для  IG 3000NT, IG 4000NT)

Внимание! Приобретая обогреватель:
• Убедитесь в наличии штампа магазина и даты продажи в отрывном талоне на гарантийный ремонт;
• Убедитесь в соответствии заводского номера на этикетке обогревателя, свидетельстве о приемке и талоне на гарантийный ремонт;
• Проверьте комплектность;

ВНИМАНИЕ! Запрещается поджигать обогреватель в месте выхода газа из сопла (т.к. в этом случае газовая смесь будет гореть внутри обогревателя, а не на поверхности излучателя).

ВАЖНО! Инфракрасное излучение является наиболее комфортным и экономичным из всех возможных источников тепла.

ПОРЯДОК РАБОТЫ
Изучить настоящее руководство по эксплуатации.
Обогреватель распаковать. Произвести внешний осмотр, убедиться в отсутствии повреждений;
Ввернуть газовый ввод в кронштейн обогревателя (кроме моделей IG 3000NT, IG 4000NT)
Для моделей IG 2000N, IG 3000N, IG 4000N, IG 3000NT, IG 4000NT:
а) собрать на рабочей поверхности (стол, столешница) подставку, совместив прорези в левой и правой  ножках
б) совместить два отверстия в боковом кронштейне корпуса с соответствующими отверстиями в ножках (левой и правой). Вставить в совмещенные четыре отверстия винт М6 и накрутить на него барашек М6;
Выбрать угол наклона горелки 40° или 65°, слегка поворачивая корпус относительно подставки до упора. После этого окончательно затянуть барашек.
в) для стационарной установки обогревателя IG 2000N, IG 3000N, IG 4000N, IG 3000NT, IG 4000NT возможна фиксация саморезами через отверстия в проушинах левой и правой ножки к рабочей поверхности из негорючих материалов.
При подготовке к работе обогревателя необходимо убедиться, что доступ газа к обогревателю отсутствует.
При присоединении обогревателя к газовому баллону (можно применять газовый баллон емкостью 5 л, 12л, 27л, 50л) перед ним должен быть установлен редуктор бытовой типа РДСГ-1-1,2 или меньшей производительности типа РДСГ 1-0,5. (1,2 и 0,5 - производительность редуктора по газу в м³/ч.).
Для соединения обогревателя с редуктором использовать рукав тип Б ГОСТ 18698-79 или аналогичный шланг газовый с внетренним диаметром 9,0-10 мм.
Установить шланг газовый на газовый ввод обогревателя и редуктора соответственно закрепив места соединений стяжными хомутами.
Перед включением проверить все соединения шланга с газовым вводом и редуктора с баллоном омыливанием мыльной водой на предмет утечки газа: для этого плотно перекрыть выход сопла заглушкой (мягкая резина и т.д.), плавно открыть вентиль баллона.
При появлении пузырей в местах контроля перекрыть подачу газа вентилем баллона и устранить утечку.
Снять с сопла заглушку.

ВНИМАНИЕ: Неисправность редуктора может привести к разрушению керамической плитки.
Обогреватель разжигается от источника открытого огня (спички, зажигалка газовая)
Розжиг обогревателя:
1) Для моделей IG2000, IG3000, G4000, IG2000N, IG3000N, G4000N: розжиг подготовленного к работе обогревателя, производить следующим образом: поднести зажженный источник огня К ИЗЛУЧАТЕЛЮ, только после этого запорное устройство (вентиль баллона) привести в открытое положение, чтобы был доступ газа к обогревателю, при появлении голубого пламени на поверхности излучателя убрать источник огня.
По истечении 5-8 мин. излучатель разогреется.
После этого обогреватель должен работать без видимых языков пламени на поверхности излучателя, цвет поверхности плитки должен быть оранжево - красным.
Для выключения обогревателя закрыть вентиль на баллоне.
Обогреватель погаснет.
2) Для моделей IG 3000NT, IG 4000NT:
Открыть запорное устройство (вентиль баллона), привести в открытое положение.
Поднести источник пламени к излучателю и только после этого нажать на кнопку включения подачи газа.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Нименование неисправности
Обогреватель горит слабо или не заживается
Вероятная причина
Недостаточное давление газа. Засорилось сопло.
Способ устранения
Продуть газопровод и проверить, достаточно ли открыт кран. Прочистить

Нименование неисправности
На поверхности излучателя видимые признаки пламени.
Вероятная причина
1.Утечка газа из под сопла или в месте присоединения газопровода.
2.Давление газа ниже допустимого.
Способ устранения
1.Вывернуть сопло из патрубка, смазать резьбу краской и завернуть.
2.Устранить утечку в месте присоединения газопровода.

Нименование неисправности
Проскок пламени в корпус обогревателя, шум при горении.
Цвет плитки ярко-красный.
Вероятная причина.
1.Давление газа выше допустимого.
2.Трещины или повреждения в керамическом излучателе.
3.Отверстие в сопле увеличено.
Способ устранения
1.Заменить редуктор давления.
2.Эксплуатация запрещена.Ремонт.
3.Заменить сопло.

Нименование неисправности
Пламя постепенно гаснет при открытом кране
Вероятная причина.
Израсходован запас газа в баллоне.
Способ устранения
Заменить или (заправить) баллон.

Нименование неисправности
Разрушение плитки вовремя горения.
Вероятная причина.
Неисправен редуктор,давления газа выше допустимого.
Способ устранения
Заменить редуктор, заменить плитку.

Изготовитель гарантирует соответствие обогревателя требованиям ТУ 28.21.11-024-57273769-2020 при соблюдении удловей эксплуатации, хранения, транспортирования, оговоренных в настоящем руководстве по эксплуатации:
Гарантийный срок эксплуатации - 36 месяцев с даты продажи в пределах гарантийного срока хранения;
Гарантийный срок хранения - 3 года с даты изготовления;
Срок службы обогревателя - не менее 10 лет;
Настоящая гарантия дает право покупателю на замену запасных частей и выполнение ремонтных работ;
При проведении гарантийного ремонта срок гарантии продлевается на время проведения ремонта;
Изготовитель отказывается от гарантийного ремонта в случаях:
• При отсутствии РЭ с датой продажи; отсутствии чека, свидетельствующего о продаже обогревателя; заверенной печатью магазина, гарантийного талона;
• Отсутствия заводской упаковки;
• Наличия механических повреждений, дефектов, вызванных несоблюдением правил эксплуатации, транспортирования и хранения;
• Самостоятельного ремонта или изменения внутреннего устройства;
• Случайного повреждения со стороны Покупателя;
• Если изделие применялось не по прямому назначению - обогреву.
Претензии принимаются только при наличии акта - рекламации (или заявления, если покупатель частное лицо) с указанием проявленной неисправности.
Все требования Покупателя должны быть оформлены письменно.
Транспортирование отремонтированного изделия Покупателю осуществляется силами Покупателя.
Изделие, передаваемое для гарантийного ремонта, должно быть очищено от загрязнения и упаковано.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Обогреватель в упаковке предприятия - изготовителя транспортируется на любое
расстояние всеми видами транспорта в открытых транспортных средствах.
Обогреватель в упаковке для транспортирования выдерживает без повреждения
воздействие предельных температур от минус 40°С до плюс 50°С.
Упакованный обогреватель должен храниться в крытых помещениях при температуре воздуха от плюс 50°С до минус 10°С, при относительной влажности не более 80%.
В помещении не должно быть агрессивных примесей, вызывающих коррозию.
При погрузке и транспортировании должны строго соблюдаться требования манипуляционных знаков на таре, и не допускаться толчки и удары, которые могут отразиться на сохранности и работоспособности обогревателя.

УТИЛИЗАЦИЯ
Утилизация обогревателя прямого и косвенного, вредного воздействия на жизнь, здоровье людей и окружающую среду не оказывает.
