132Н-4605010 Устройство навесное

Заднее навесное трехточечное устройство трактора выполнено по ГОСТ Р51614-2000.

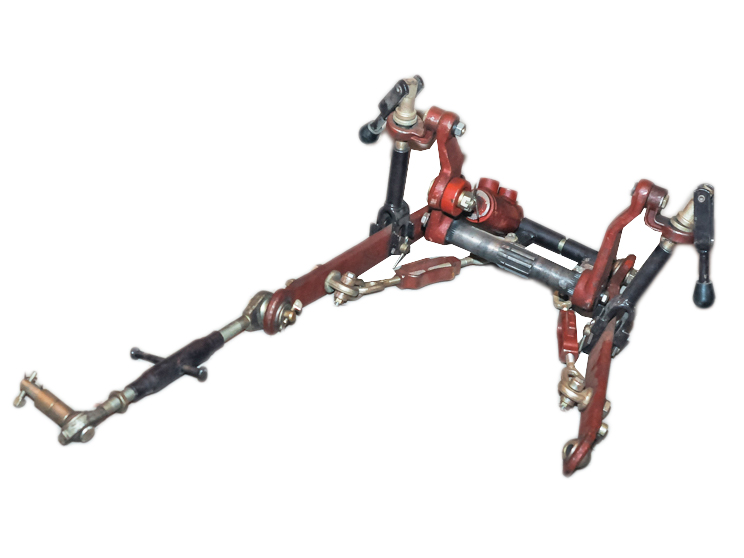

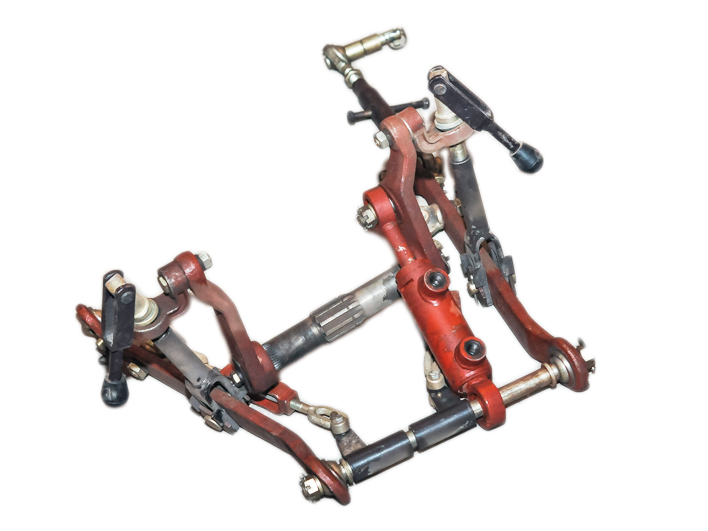

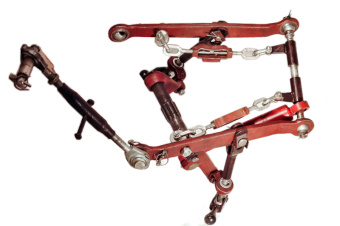

Заднее навесное устройство состоит из трех тяг (верхней и двух нижних), соединенных посредством шарниров передними концами с трактором и задних концов со свободными шарнирами, для соединения с присоединительными пальцами агрегатируемых машин. ЗНУ предназначено для присоединения к трактору машин заднего расположения, передачи тягового усилия во время работы и регулировки их положения во время работы или движения в транспортном положении. ЗНУ обеспечивает агрегатирование следующих типов машин и орудий:
- навесных при трехточечной навеске (верхняя и нижние тяги);
- полунавесных (нижние тяги);
- полуприцепных с помощью поперечины на ось подвеса нижних тяг

Нижние тяги- цельные с шарнирами
Длина нижних тяг, 465 мм
Ширина шарниров верхней (нижней) тяги, 26 мм

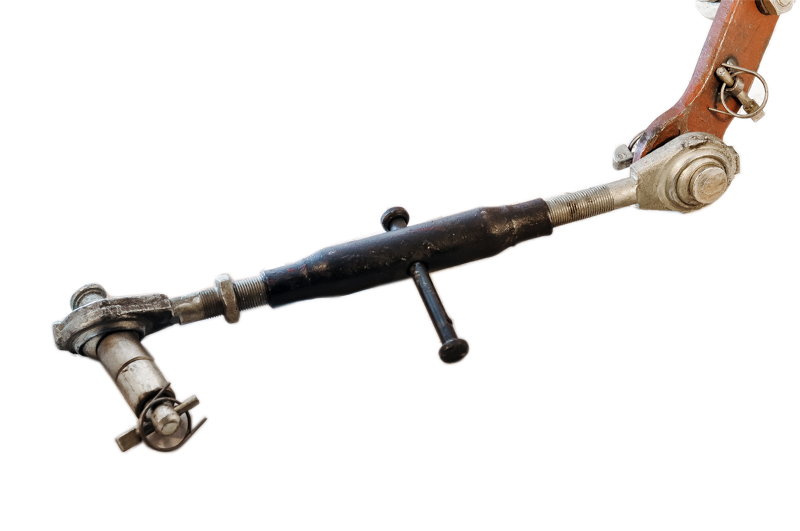

Диаметр пальца заднего шарнира верхней тяги, 16 мм
Диаметр отверстия задних шарниров нижних тяг, 16 мм
Расстояние от торца хвостовика ВОМ до оси подвеса, 515 мм
Высота стойки 305 мм
Длина оси подвеса по заплечикам 502 мм
Грузоподъемность устройства на оси подвеса, 30 кН
